绿碳化硅磨料

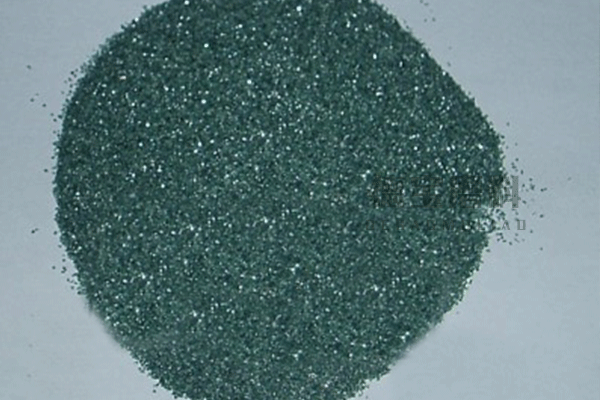

绿碳化硅磨料绿碳化硅磨料简介

绿碳化硅磨料是以石英砂(SIO2)和石油焦(C)及氯化钠(NAC1)为基本原料在摄氏1800度以上高温条件下生成的非金属矿产品。它具有硬度高、膨胀系数小、性脆、导热性好等特点。广泛应用于磨料磨具、电子产品研磨、耐火材料、特种陶瓷、泡沫陶瓷、涂料塑料添加改性、汽车配件、军工航空、炼钢用脱氧剂等。绿碳化硅微粉呈绿色，晶体结构，硬度高，切削能力较强，化学性质稳定，导热性能好。微观形状呈六方晶体,碳化硅的莫氏硬度为9.2，威氏显微硬度为3000--3300公斤/毫米，努普硬度为2670—2815公斤/毫米，显微硬度3300千克每立方毫米。在磨料中硬度高于刚玉而仅次于金刚石、立方氮化硼和碳化硼。密度一般认为是3.20克/毫米3，其碳化硅磨料的自然堆积密度在1.2--1.6克/毫米3之间，比重为3.20～3.25，自1893年起碳化硅粉末被大量用作磨料。将碳化硅粉末烧结可得到坚硬的陶瓷状碳化硅颗粒，并可将之用于诸如汽车刹车片、离合器和防弹背心等需要高耐用度的材料中，在诸如发光二管、早期的无线电探测器之类的电子器件制造中也有使用。如今碳化硅被广泛用于制造高温、高压半导体。通过Lely法能生长出大块的碳化硅单晶。人造莫桑石的宝石就是通过切割由Lely法制备的大块碳化硅单晶来获得的。

绿碳化硅磨料绿碳化硅的色泽

绿碳化硅微粉呈绿色，晶体结构。
绿碳化硅的呈色原因有多种不同的解释。一般认为是同外来杂质的存在引起的。如：以碳化硼的形式引入硼时，会使晶体呈黑色；当晶体中含氮时则为绿色。
绿碳化硅的外观颜色除与晶体本身的色泽有关外还与自然光在晶体表面薄膜的干涉现象有关。当绿碳化硅晶体表面的氧化硅薄膜厚度不同时，或对光线的反射角度不同时，绿碳化硅晶体表面的呈色亦各不相同。因此在自然光下常常看到绿碳化硅具有绚丽多彩的色泽。

绿碳化硅磨料绿碳化硅的热导率及线膨胀系数

作为一种耐火材料，绿碳化硅具有优越的抗热震性能。这一点具体表现在它具有高的热导率（导热系数）和较低的线膨胀系数。
一般工程计算上取绿碳化硅的导热系数为6.28~9.63 W/m。此值约为刚玉导热系数的4倍。
在25~1400℃范围内，绿碳化硅的平均线膨胀系数可取4.4×10-6K/m；而刚玉的线膨胀系数为（7～8）×10-6K/m。

绿碳化硅磨料绿碳化硅的导电性能

工业绿碳化硅是一种半导体，其导电性能随晶体中引入杂质的种类和数量的不同而变化，电阻率在10Ω·㎝之间。其中对绿碳化硅导电性影响大的杂质是铝，氮和硼，含铝较多的绿碳化硅导电性显著增大。
绿碳化硅的导电性随电场强度的增大面迅速提高，且具有非线性变化的特点。
绿碳化硅的电阻率随温度的变化而改变，但在一定的温度范围内与金属的电阻温度特性相反。
